Hareketli kalıcı mıknatısla bir iletken döngüsünde voltaj dalgalanması oluşturma

Hareketli kalıcı mıknatısla bir iletken döngüsünde voltaj dalgalanması oluşturma

P3.4.1.1:

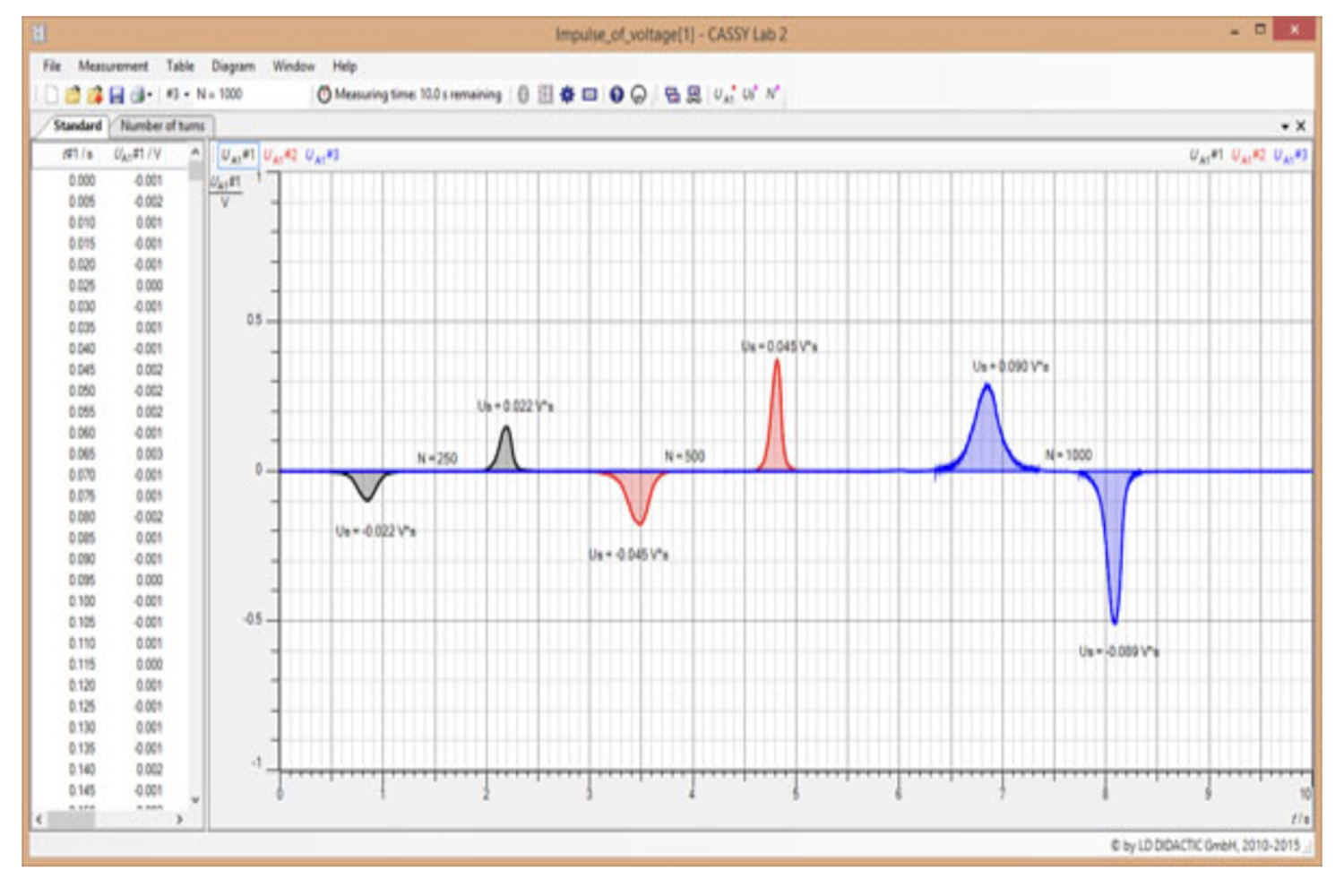

P3.4.1.1 deneyinde, gerilim darbesi, bir çubuk mıknatısın hava bobinine elle sokulması veya bobinden çekilmesiyle üretilir. Gerilim (U) ile zaman arasındaki eğri ölçülür ve eğri içindeki alan değerlendirilir. Bu alan, mıknatısın hava bobini içindeki manyetik akısı (Φ) ile her zaman eşittir ve mıknatısın hareket hızından bağımsızdır, yani bobin alanları eşit olduğunda bobin sarım sayısına orantılıdır.



Özellikler

1 510 12 Silindirik çubuk mıknatıslar, çiftLD
1 562 13 Bobin, 250 turLD
1 562 14 Bobin, 500 turLD
1 562 15 Bobin, 1 000 turLD
1 524 013 Sensör-CASSY 2LD
1 524 220 CASSY Lab 2LD
1 500 441 Bağlantı kablosu 19 A, 100 cm, kırmızıLD
1 500 442 Bağlantı kablosu 19 A, 100 cm, maviLD
1 ek olarak gereklidir: Windows XP/Vista/7/8/10 (x86 veya x64) yüklü PC
